在生物樣本庫(kù)、實(shí)驗(yàn)室及工業(yè)生產(chǎn)中，液氮罐的密封性能是維持低溫環(huán)境的核心保障。然而，密封失效作為高頻出現(xiàn)的技術(shù)故障，常常給使用者帶來(lái)諸多困擾。某生物制藥企業(yè)曾因液氮罐密封失效，導(dǎo)致存儲(chǔ)的 500 份干細(xì)胞樣本因溫度波動(dòng)全部報(bào)廢，直接經(jīng)濟(jì)損失超過(guò) 200 萬(wàn)元。這一案例凸顯了解決密封問(wèn)題的緊迫性。

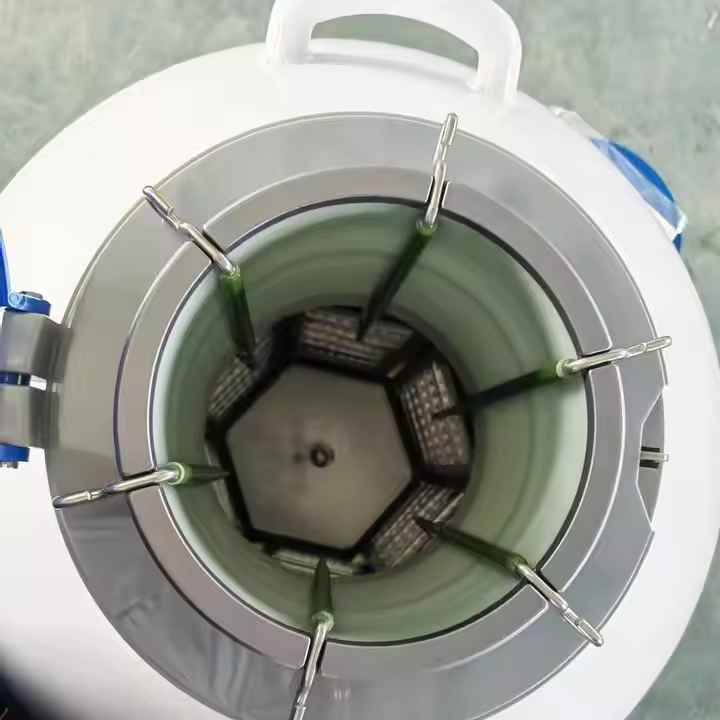

　　從結(jié)構(gòu)原理來(lái)看，液氮罐的密封系統(tǒng)由密封圈、密封面、壓緊裝置三部分構(gòu)成，三者的協(xié)同作用決定了密封效果。密封圈作為核心部件，其材質(zhì)選擇直接影響密封壽命。目前常用的丁腈橡膠密封圈在 - 40℃以下會(huì)出現(xiàn)硬化現(xiàn)象，而氟橡膠密封圈雖能耐受 - 20℃至 200℃的溫度范圍，但長(zhǎng)期處于 - 196℃的液氮環(huán)境中，仍會(huì)在 6-8 個(gè)月后出現(xiàn)彈性衰減。某實(shí)驗(yàn)室跟蹤數(shù)據(jù)顯示，使用丁腈橡膠密封圈的液氮罐，平均每 4 個(gè)月就需更換一次，而采用氫化丁腈橡膠材質(zhì)的密封圈，更換周期可延長(zhǎng)至 12 個(gè)月以上。

　　安裝工藝的規(guī)范性對(duì)密封效果影響顯著。在某高校實(shí)驗(yàn)室的檢測(cè)中發(fā)現(xiàn)，約 30% 的密封失效源于安裝偏差 —— 密封圈未完全嵌入凹槽、壓緊螺栓力矩不均(相差超過(guò) 5N?m)、密封面與密封圈中心線偏移量超過(guò) 0.5mm 等，都會(huì)形成微縫隙。這些看似微小的誤差，在低溫環(huán)境下會(huì)因材料收縮進(jìn)一步放大，導(dǎo)致液氮揮發(fā)速率提升 3-5 倍。

　　密封面的損傷往往具有隱蔽性。不銹鋼密封面若出現(xiàn)深度 0.1mm 以上的劃痕，就會(huì)形成液氮滲透通道。某低溫設(shè)備維修記錄顯示，因操作時(shí)不慎掉落的金屬碎屑造成的密封面劃傷，會(huì)使液氮日揮發(fā)量從正常的 1.2L 增至 3.8L。而附著在密封面上的生物樣本殘留物，在低溫下會(huì)凍結(jié)成硬質(zhì)顆粒，反復(fù)開合罐蓋時(shí)會(huì)加劇密封面的磨損。

　　針對(duì)不同類型的密封失效，需采取差異化解決方案。對(duì)于低壓儲(chǔ)存罐，可采用 “雙密封圈 + 真空隔離” 結(jié)構(gòu)，主密封圈負(fù)責(zé)靜態(tài)密封，副密封圈用于捕捉微量泄漏。高壓液氮運(yùn)輸罐則需配備壓力自適應(yīng)密封裝置，當(dāng)罐內(nèi)壓力超過(guò) 0.8MPa 時(shí)，密封件會(huì)自動(dòng)增大壓緊力。日常維護(hù)中，建議每周用專用硅脂保養(yǎng)密封面，每季度進(jìn)行氦質(zhì)譜檢漏測(cè)試，確保泄漏率低于 1×10?? Pa?m3/s。

　　在密封圈更換過(guò)程中，需注意低溫環(huán)境下的操作規(guī)范。應(yīng)將新密封圈在 - 30℃環(huán)境中預(yù)冷 1 小時(shí)，避免安裝時(shí)因溫度驟變產(chǎn)生應(yīng)力裂紋。安裝完成后，需進(jìn)行 “階梯式保壓測(cè)試”：先以 0.2MPa 壓力保壓 30 分鐘，再升至工作壓力保壓 2 小時(shí)，觀察壓力變化曲線是否平穩(wěn)，以此驗(yàn)證密封效果。
