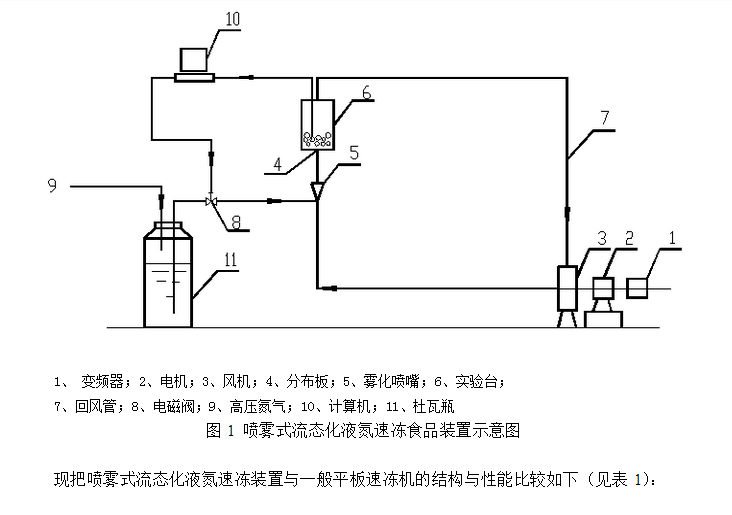

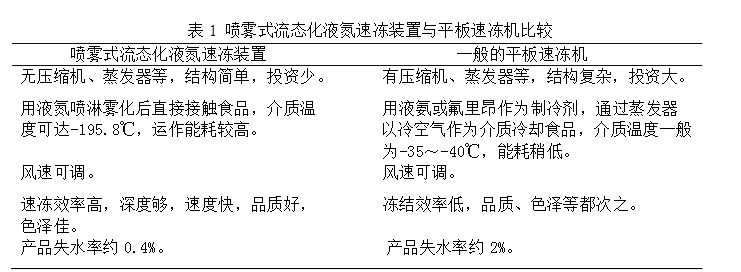

噴霧式流態化液氮速凍裝置就簡單得多（圖1），不需要壓縮機及蒸發器，冷凍裝置的致冷劑采用液氮噴淋汽化后提供，汽化氮?dú)庠陲L(fēng)管內循環使用以提高冷量的利用率，它主要由離心式風機、風管、布風板、變頻器、噴嘴、杜瓦瓶、高壓氮?dú)馄恳约坝?jì)算機數據采集系統和處理系統組成。風機的轉速由變頻器輸出不同頻率的電流來實現對風機的無級調速。風機吹出的氮?dú)饨?jīng)導流后進入到布風板的下方，與從杜瓦瓶壓出經噴嘴霧化的霧狀液氮混合后，再通過布風板，把放在布風板上的食品吹起。低溫混合氣體與食品充分熱交換后溫度升高，**后經管道返回風機，完成一次循環。冷凍食品的冷量由液氮來提供，通過調節液氮的噴量來調節冷風的溫度，能滿足不同介質溫度的要求。計算機數據采集系統主要由溫度傳感元件（銅－康銅熱電偶）、A/D模數轉換器、信號放大器、壓力傳感器、風速儀以及高性能計算機等組成。溫度由熱電偶傳送到信號放大器，放大后的電信號進入A/D模數轉換器轉換成數碼信號后進入到計算機并口錄入溫度值。同樣裝置的壓力由壓力傳感器變?yōu)殡娦盘?hào)經放大器、A/D模數轉換器后進入計算機錄入壓力值。熱風速儀采集風速后經輸出口輸出到計算機。
